绘制注塑模具全部零件图
文章出处:深圳市溢晟塑胶模具制品有限公司 人气:-发表时间:2018-07-11

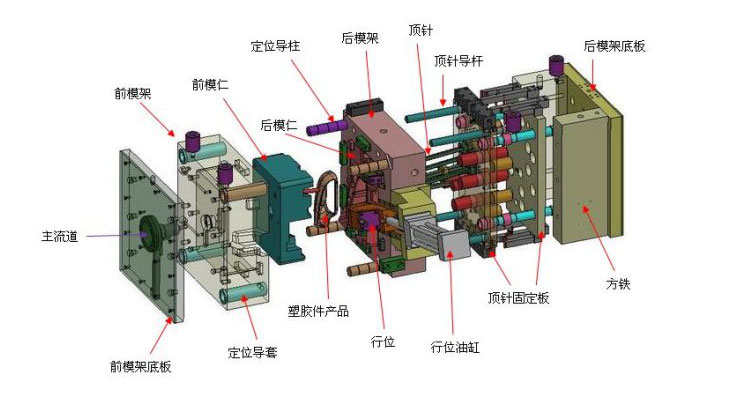

由注塑模具总装图拆画零件图的顺序应为:先内后外,先复杂后简单,先成型零件,后结构零件。
1)图形要求:一定要按比例画,允许放大或缩小。视图选择合理,投影正确,布置得当。为了使加工专利号易看懂、便于装配,图形尽可能与总装图一致,图形要清晰。
2)标注尺寸要求统一、集中、有序、完整。标注尺寸的顺序为:先标主要零件尺寸和出模斜度,再标注配合尺寸,然后标注全部尺寸。在非主要零件图上先标注配合尺寸,后标注全部尺寸。
3)表面粗糙度。把应用较多的一种粗糙度标于图纸右上角,如标注"其余3.2。"其它粗糙度符号在零件各表面分别标出。
4)其它内容,例如零件名称、注塑模具图号、材料牌号、热处理和硬度要求,表面处理、图形比例、自由尺寸的加工精度、技术说明等都要正确填写。
